一、产品型号及载货力介绍（CJY3吨矿用架线式湘潭电机车）

该湘潭3吨架线式电机车在3‰的坡度上载货力约30吨左右（要将矿车自重及机车自重计算进去。）

二、电机车配置选型及询价需知：

配置选型：3吨架线式电机车选型时需要选择调速方式，轨距，制动方式，电压。调速方式有斩波调速及变频调速，轨距则分为600、762和900三种，制动方式有机械制动和液压制动，电压分为250V和550V两种。
液压制动介绍：是将井下电机车运行的惯性能转换为液压能，转化的液压能能通过液压缸活塞杆进行辅助制动；同时需将手轮改装成拉杆式，司机在控制室内拉动拉杆将力通过转轴、传动杆及制动杆使闸瓦压紧车轮，实现制动。改进现有矿用电机车手轮闸瓦制动系统制动力不足、自动化程度低、电机车制动空行程长及应急能力差的问题，适用于3-5吨矿用电机车使用。

三、架线式湘潭电机车产品简介

CJY3/6GB架线式工矿电机车为我公司自主设计、开发的******代IGBT斩波调速电机车，调速控制器采用模块化设计，无级调速，机车起动转矩大、运行平稳、机车结构紧凑。控制部分设置多重保护，提高了机车运行时的安全系数。产品通过了******权威机构的检测，并取得了煤炭行业的生产许可证。

四、架线式湘潭电机车使用条件

1、在使用在有直流电压250v或550V，架线高度1800mm~2200mm的电网；
2、应用在无瓦斯爆炸等危险场所；
3、海拔高度不超过1200m；
4、周围空气更高温度为＋40℃,更低温度为－25℃；
5、朂湿月月平均更大相对湿度不大于90%（同月月平均更低温度不高于＋25℃）；
       超过上述使用条件,用户可与公司提供需求，我们根据要求提供定制方案。

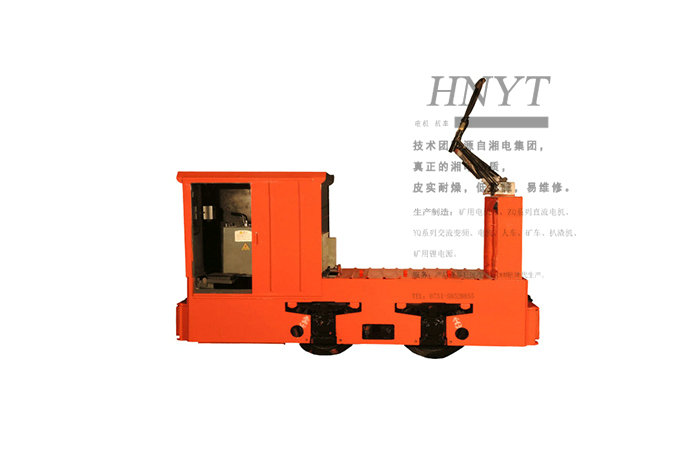

五、架线式湘潭电机车图片

 六、产品的主要技术参数及主要功能配置

型号		CJY3/6、7、9G(B)
粘重		3t
轨距		600、762或900mm
牵引力		6.1kN	5.74kN
更大牵引力		7.36kN
速度		10.6km/h	7.5km/h
直流电压		550V	250V
电机功率×台数		12kW×1	6.5kW×2
尺寸	长度（带碰头）	2700mm	2750mm
	宽度	940、1082或1220mm
	高度（轨面至顶棚）	1550mm
	轴距	816mm	850 mm
	轮径	Φ650mm	Φ520 mm
	受电弓工作高度	1800~2000mm
朂小转弯半径		5.7m	6m
调速方式		电阻或斩波调速
制动方式		机械或液压制动
