翻斗式矿车/曲轨侧卸式矿车系列

时间: 2020-01-03 11:03:59来源: 湖南宇通牵引电气设备有限公司曲轨侧卸式矿车翻斗式矿车湖南矿用电机车

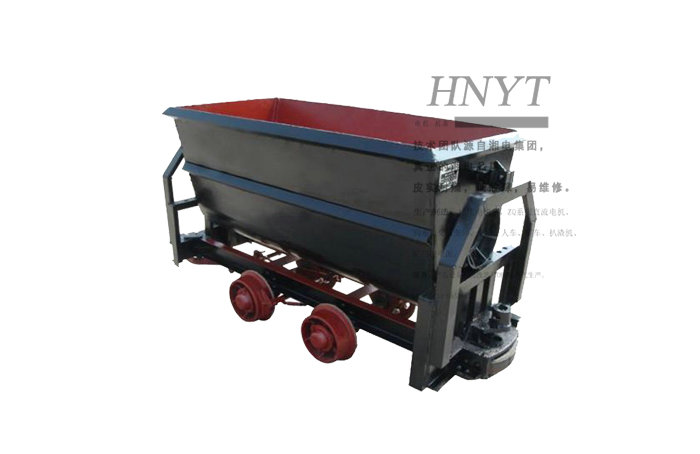

小型翻斗式矿车的简介

小型翻斗式矿车该车用在矿山或建筑工地上,用来运输碎的块状物料,例如:矿石、煤炭、石头等等。它是由车箱、车架、缓冲碰头、轮轴等组成。特点是结构简单,坚固耐用、使用方便、只要人力打开止动版就能很容易地卸下物料。轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动。



翻斗式矿车主要特征有哪些

1、该矿车、0.85立方米翻斗式矿车、1.1立翻斗矿车不需用任何辅助设施,可左右自动翻转,灵活、轻便。

2、车架为一金属结构,能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力;

3、该式矿车结构牢固,外形美观,性能可靠,运转灵活、平稳等优点。

4、矿车机架采用铆焊结构,减少了应力对矿车的影响,增加了矿车的使用寿命;

曲轨侧卸式矿车的简介

曲轨侧卸式矿车主要适用于冶金、矿山巷道、煤矿、铁路、公路遂道、水下涵洞、引水洞、导流洞、涵洞等隧道井巷工程掘进、施工、配套简单、高效率出渣运输设备。侧卸式矿车由牵引车、绞车带动,可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配套结合装料,矿石块度不超过600毫米,根据矿车的负载容积,装料后经牵引动力引至专用曲轨卸料器。当车箱翻至水平成最大卸料角度时,车门也开到最大程序。这时矿车卸料以全部完成。返回时,矿车通过曲轨门又自动关闭到位。侧卸式矿车、曲轨侧卸式矿车、侧翻式矿车容量有2立方、3立方、4立方、6立方、8立方的容积。



曲轨侧卸式矿车的架构组成

1、车厢的前、后端板和侧板均采用12mm厚的16mn焊接而成,在车厢四周外侧采用槽型钢板加固;翼板分别焊接在左、右侧板上,上方用角钢焊接成口字形,而且角钢上方和槽型钢板相连,以便能使车厢在极端恶劣的工作环境下也不致于损坏。

2、车底架、底板采用25mm厚的钢板,在底板下面用角钢和钢板焊接,使底板足以能经受装矿石对底板的冲击力。

3、轮轴由车轴、车轮和橡胶弹簧组成。

4、卸载轮:矿车邪矿时用,当矿车过卸载站时,卸载轮便开始工作,它沿曲轨滚动从而使矿车底板打开,卸完矿石后在使底板闭合,重新恢复到装矿状态。

5、缓冲橡胶弹簧与碰头。缓冲与碰头安装在矿车两头,主要由缓冲橡胶弹簧、碰头、插销和单环链组成。它能使矿车之间缓和并消减冲击力,延长车辆使用寿命。

6、支撑弹簧:本矿车采用橡胶弹簧作为减振装置,扩大橡胶弹簧安装时的倾角,使之能承受更大的冲击载荷。
