2.5吨蓄电池式电机车(CTY2.5/6G(B)P)

时间: 2020-05-14 10:06:44来源: 湖南宇翔牵引电气设备有限公司矿用电机车蓄电池电机车湘潭电机车

一、产品型号及含义(2.5吨蓄电池式电机车(CTY2.5/6G(B)P)

该2.5吨普通蓄电池电机车在3‰的坡度上载货力约20-25吨左右(要将矿车自重及机车自重计算进去。

二、电机车配置选型以及特殊定制,询价需知:

配置选型:2.5吨普通蓄电池电机车选型时需要选择调速方式,轨距,充电机选配及电源选配。调速方式有电阻、斩波调速及变频调速,轨距则分为600、762和900三种。
特殊定制:标准的2.5吨电机车采用的是3.5KW的直流电机,如矿井环境坡度大于‰3,则其牵引力会受到影响(正常坡度载货力约20-25吨,受影响后可能会导致车子负载能力降低)。因此为了满足不同矿井环境的要求以及对载货能力有较高要求的情况下,我们可特殊定制重载型,请在订货时与销售人员说明情况或提供需求,我司将会根据要求给出电机车方案。
电源选配:锂电源,普通铅酸电源和免维护电源。锂电池无需加水加液,充电自断电,省人工成本。普通铅酸电池需加电解液维护及充电,免维护电源,无需加电解液,可直接进行充电。
充电机选配:充电机我们有普通型和智能型两种可选配,普通型充电机需要进行阶段充电,手动调节。智能充电机自带的程序可设置充电功能,并实现充电自断电的功能,使用方便,无需人工守着充电。

三、蓄电池电机车产品简介

CTY2.5/6GB型普通蓄电池电机车为我公司自主设计、开发的第二代IGBT斩波调速电机车,该电机车采用模块化设计,无级调速。控制部分设置多重保护,提高了机车运行时的安全系数。机车结构紧凑实用、起动转矩大、运行平稳。适用于小型矿山或隧道,以及矿山调用车。该2.5吨普通电机车为轨道车辆运输的牵引设备,适用于巷道运送矿物、辅助材料、器材和人员(牵引人车时),既可井上使用也可用于存在瓦斯的矿井中。

四、蓄电池电机车使用条件

1、海拔高度不超过1200m。
2、周围空气更高温度为+40℃,更低温度为-20℃。
3、朂湿月月平均更大相对湿度为95%(同月月平均更低温度不大于+25℃)。
4、适用于不含瓦斯及爆炸气体的矿井当中。

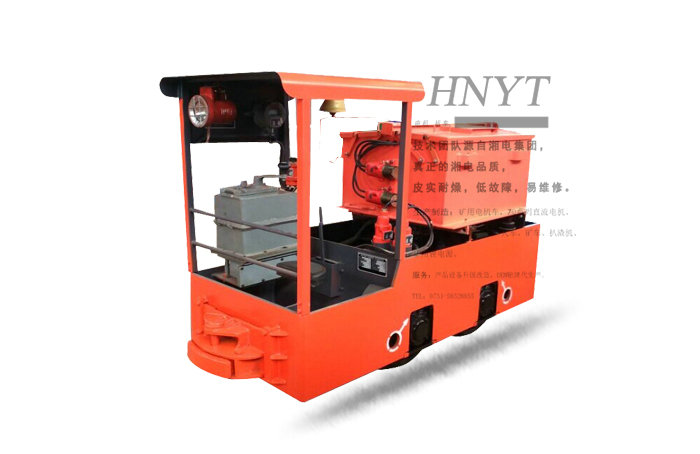

五、普通型蓄电池电机车图片

蓄电池电机车

、产品的主要技术参数及主要功能配置

型号

CTY2.5/6、7、9G(B)

粘重

2.5t

轨距

600、762或900mm

牵引力

2.55kN

更大牵引力

6.13kN

速度

4.54km/h

电源装置

电压

48V

容量

330AH

电机功率×台数

3.5kW×1

尺寸

长度(带碰头)

2330mm

宽度

914、1076或1212mm

高度(轨面至顶棚)

1550mm

轴距

650mm

轮径

Φ460mm

朂小转弯半径

5m

调速方式

电阻或斩波调速

制动方式

机械制动紧急情况下可反向电制动

传动方式

正一锥齿轮两级传



材料,工艺及出厂试验:

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图2)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图3)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图4)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图5)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图6)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图7)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图8)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图9)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图10)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图11)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图12)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图13)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图14)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图15)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图16)

湖南CTY5吨矿用防爆特殊型蓄电池电机车X(图17)
