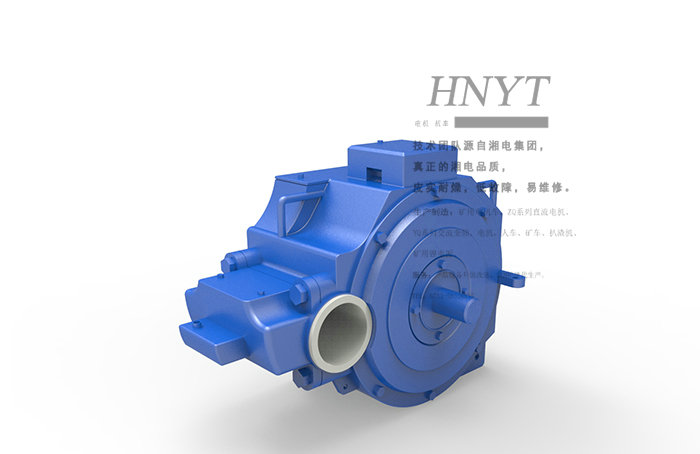

ZQ-21矿用电机车直流牵引电机-湖南电机车

时间: 2019-11-12 15:38:42来源: 湖南宇通牵引电气设备有限公司ZQ-21矿用直流牵引电机电机车湘潭电机车湖南电机车

 宇通ZQ-21矿用直流牵引电机优势

资深技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。

一、真空浸漆设备及工艺
采用真空浸漆设备,二次以上浸漆工艺,确保ZQ-21直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;

二、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;


三、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)

五、ZQ全系列使用高质量或者进口轴承

ZQ-21直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;





六、ZQ全系列使用矽(硅)钢片

ZQ-21直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;


七、ZQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZQ直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);



八、ZQ全系列电机使用

ZQ-21直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。


主要用途及适用范围

1.1 主要用途

ZQ-21 直流牵引电动机适用于一般矿山井下环境条件,系供 CJ7/250、CJ10/250 型直流架线式矿用 电机车作驱动电动机。

1.2  适用范围

    电机应能在下列环境条件下正常运行:

a) 海拔不超过2000m;

b) 遮荫处空气最高温度不超过40℃,最低温度不低于-25℃;

c) 最湿月的月平均最大相对湿度不大于90%(同月的月平均最低温度不高于25℃);

d) 工作场所不允许有甲烷或煤尘等爆炸性气体混合物。

结构概述

1.  电机采用全封闭自冷式结构。一端伸轴,轴伸为圆锥形,通过齿轮传动驱动机车车轴。电机通过轴承壳悬挂装置于电机车车轴上。

2.  电机机座上方设有一个视察窗和一个出线盒。通过视察窗便于检查换向器和电刷的工作情况及更

换电刷。出线盒内四根接线电缆,便于接线。接线后,接头须用绝缘胶布包扎牢固,防止漏电。

3.  电机机座由铸钢 ZG25Ⅱ铸成,兼作导磁体及安装全部零、部件的骨架之用。 3.5  电机采用半刷杆结构;每个刷盒内装有一块带尾电刷。
4.  电机采用半刷杆结构;每个刷盒内装有一块带尾电刷

5.  换向器为传统的拱形结构,由梯形铜牌加工成鸽尾状的换向片组成,片间用 0.8mm 的云母板 5535

绝缘,鸽尾用锥形云母环绝缘,再用换向器套筒和压圈藉紧固螺母压紧。 3.7  转轴用φ90 的 45 号优质碳素圆钢车制而成。
6.  转轴用φ90 的 45 号优质碳素圆钢车制而成。

7.  电机轴承用 3 号工业锂基润滑脂润滑,且传动端用 NU413 圆柱滚子轴承,换向器端用 310 深沟球轴承。


 宇通ZQ-21直流牵引电机参数

功率 20.6Kw
电压 250V
电流 95A
转速 600r/min
最大电流 190A
最大转速 1400r/min
结构形式 卧式
工作制定额 S2-60MIN
励磁方式 串励
绝缘等级 F
冷却形式 IC40
重量 525KG

我们是矿用机车行业最大的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
